Особенности конструкции и применение опорных кран-балок в промышленном оборудовании

Особенности конструкции и применение опорных кран-балок в промышленном оборудовании

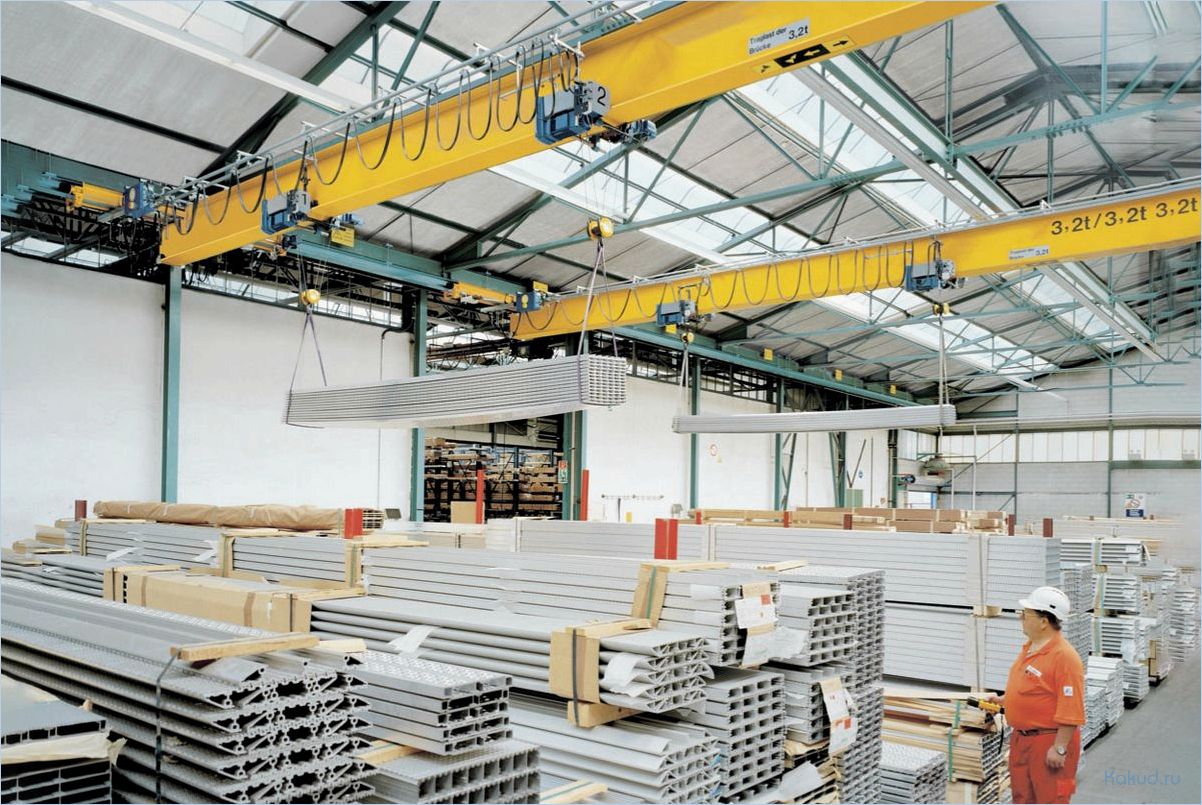

Кран балка обеспечивает надёжную поддержку и перемещение грузов в производственных цехах и складских помещениях. Опорные модели отличаются простой установкой и высокой грузоподъёмностью, что позволяет эффективно эксплуатировать оборудование при различных нагрузках.

Содержание статьи:

Конструкция данного подъемного механизма включает жёсткую балку, установленную на опоры с направляющими, по которым движется механизм подъёма. Выбор материалов для изготовления напрямую влияет на долговечность и устойчивость металлоконструкций к динамическим нагрузкам и вибрациям.

Применение опорных кран-балок целесообразно в условиях ограниченного пространства, где требуется точное и безопасное манипулирование грузами. Благодаря компактности и высокой функциональности, такие системы эффективно интегрируются в различные производственные процессы, снижая затраты на обслуживание и повышая производительность.

Выбор типа балки для различных нагрузок и условий эксплуатации

При эксплуатации в условиях агрессивной среды отдавайте предпочтение кран балкам с защитным покрытием и конструктивными элементами, затрудняющими накопление влаги и коррозионных веществ. Профили с минимальным количеством сварных соединений снижают вероятность разрушения в местах стыков.

Условия эксплуатации Рекомендованный тип балки Особенности
Высокие динамические нагрузки Двутавровая Увеличенная жесткость, устойчивость к усталости
Концентрированные статические нагрузки Коробчатая Равномерное распределение напряжений, высокая прочность
Высокая влажность и коррозионные среды Двутавровая с антикоррозийным покрытием Минимум сварных швов, защитные материалы
Участки с ограниченной монтажной площадью Швеллерная или сварная балка Компактность, возможность точной подгонки

Выбирая тип кран балки, учитывайте также высоту подъёма и интенсивность использования. Большие пролёты лучше закрывают с помощью коробчатых балок, а короткие — с помощью двутавровых. При необходимости точной регулировки положения груза подойдёт конструкция с облегчёнными профилями, что снизит вес и улучшит маневренность.

Материалы и технология изготовления опорных кран-балок

Для изготовления опорных кран-балок используют сталь марок Ст3, С345 и 09Г2С, обеспечивающих необходимую прочность и устойчивость к нагрузкам. Выбор материала зависит от предполагаемых условий эксплуатации и воздействий, в том числе коррозионных и температурных.

Применение термоупрочненных и низколегированных сталей повышает долговечность конструкции и сопротивляемость усталостным разрушениям, что критично для устройств, работающих в условиях многократных циклов нагрузок.

Процесс изготовления включает несколько ключевых этапов:

  • Прокатка и подготовка стального проката с заданными геометрическими параметрами;
  • Сварочные работы по сборке основных элементов сварной конструкции — верхней и нижней поясов, панели стенок;
  • Контроль качества сварных швов неразрушающими методами, например, ультразвуковым или рентгеновским контролем;
  • Обработка деталей: механическая обработка опорных поверхностей и фасок для обеспечения точности сборки и монтажа;
  • Покрытие антикоррозионным составом, включающее грунтование и окраску, что продлевает срок эксплуатации кран балки в агрессивных средах.

Обязательно соблюдают требования ГОСТ 28840-90 и другие нормативы по сварке и термообработке металла. Контроль геометрии кран балки проводят на специальных стендах, чтобы гарантировать соответствие проектным параметрам и безопасность работы под нагрузками.

Рекомендовано использовать автоматизированные сварочные установки для обеспечения равномерности соединений и минимизации дефектов, а также применять механизированные методы резки и штамповки для точной подготовки элементов конструкции.

Устройство и роль поддерживающих элементов и крепежа

Поддерживающие элементы крани балка 3,2 т должны обеспечивать жёсткую фиксацию и равномерное распределение нагрузки. Роликовые и шариковые подшипники применяют для снижения трения при перемещении конструкции, что увеличивает срок службы и сокращает энергозатраты на обслуживание.

Читайте также: Особенности конструкции и области применения кранов консольного типа для подъема грузов

Кран укосина играет ключевую роль в обеспечении стабильности и прочности консольных кранов. Эта деталь облегчает распределение нагрузок и предотвращает.

Кронштейны и фиксаторы устанавливают с учётом точной геометрии балки, чтобы избежать деформаций при динамических нагрузках. Рекомендуется использовать высокопрочные болтовые соединения класса не ниже 8.8, а для особо нагруженных узлов — класс 10.9. Это снижает риск ослабления крепежа под воздействием вибраций и ударных нагрузок.

Применение усиленных уплотнителей предотвращает проникновение пыли и влаги в соединения, что повышает устойчивость к коррозии и обеспечивает долговечность элементов крепления. Обязательно контролировать моменты затяжки и проводить регулярные инспекции для поддержания эксплуатационной безопасности механизма.

Оптимальное сочетание опорных элементов и качественного крепежа влияет на точность работы механизма и снижает риск аварийных ситуаций. При проектировании учитывайте динамические характеристики объекта и виброустойчивость фиксирующих узлов, подбирая детали, соответствующие типу и интенсивности эксплуатации.

Особенности монтажа и регулировки опорных кран-балок на объектах

Начинайте монтаж этого подъемного механизма с тщательной проверки ровности монтажной поверхности и точного выверения положения опорных частей. Применяйте геодезические инструменты для контроля горизонтальности и вертикальности, чтобы предотвратить перекосы конструкции при эксплуатации.

Пошаговая последовательность монтажа

Устанавливайте опорные кран балки в следующем порядке: сначала закрепите опорные элементы на фундаменте или колоннах с использованием железобетонных или металлических анкерных болтов. Используйте динамометрический ключ для затягивания крепежа с заданным усилием, чтобы обеспечить надежность соединений без деформаций.

После фиксации основной конструкции переходите к установке пролётных балок и рельсов подъемного устройства. Контролируйте параллельность и уровни установки через высокоточную нивелирную технику. Регулировку положения осуществляйте мелкими подкладываниями под опоры или с помощью регулируемых стоек, учитывая требуемый зазор для свободного перемещения кранового механизма.

Регулировка и пусконаладка

После завершения сборки проведите детальную проверку зазоров между кран балкой и несущими элементами. Не допускайте перекосов, превышающих нормативы, так как это приведёт к ускоренному износу подшипников и направляющих.

Регулируйте натяжение тросов и механизмов подъёма с помощью крестовинных гаек или специальных регулировочных винтов. Контролируйте усилия с помощью динамометра и обеспечивайте равномерное распределение нагрузки по опорам. Важно обеспечить плавность хода без люфтов и рывков.

По завершении настройки выполните испытания с максимальной рабочей нагрузкой. При необходимости исправьте выявленные отклонения в положении и работе механизмов. Регулярно фиксируйте результаты проверок в технической документации для последующего контроля состояния кран балки.

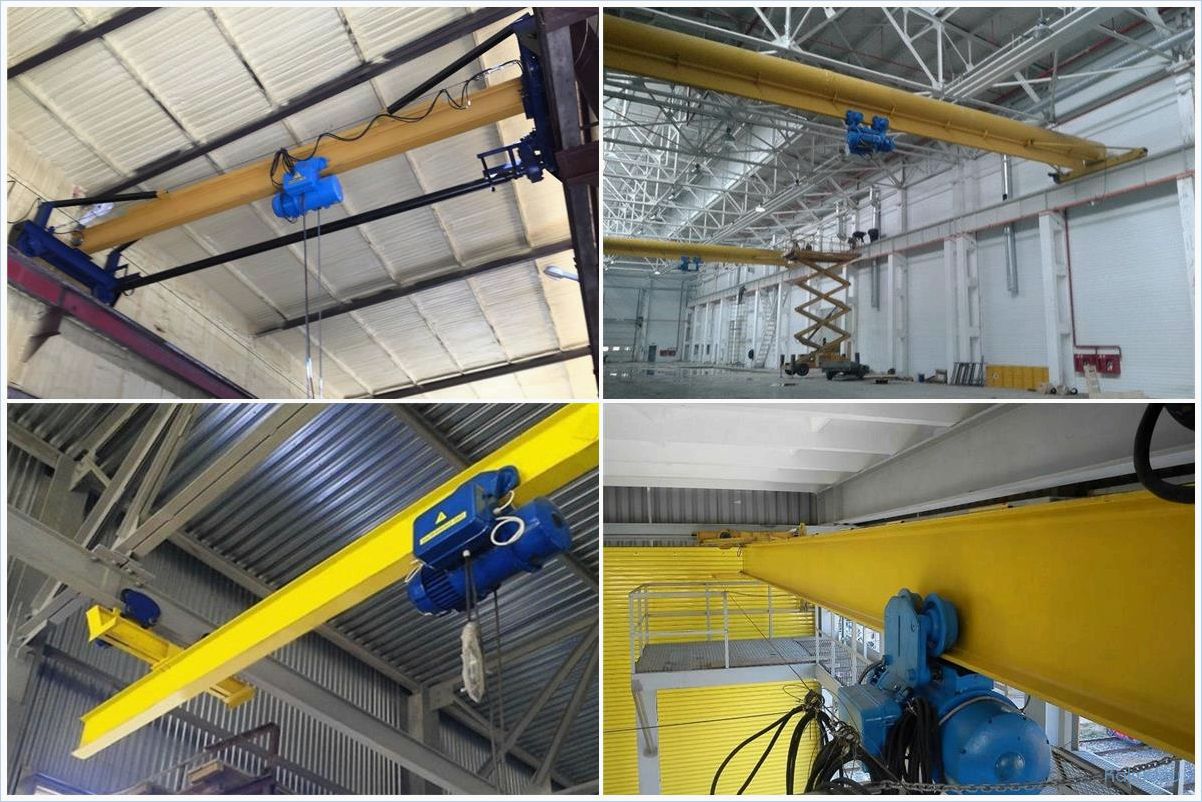

Особенности конструкции и применение опорных кран-балок в промышленном оборудовании

Типичные неисправности и способы их диагностики

Для выявления неисправностей кран балки регулярно проверяйте состояние опорных подшипников. Износ или повреждение подшипников сопровождается шумами и вибрациями при работе, что легко обнаружить с помощью акустического контроля и виброметром.

Трещины и деформации в несущих элементах обнаруживают визуальным осмотром и ультразвуковой дефектоскопией. Особое внимание уделяйте сварным соединениям: микротрещины на них могут перерасти в критические повреждения при повышенных нагрузках.

Смещение или износ направляющих элементов кран балки выявляют измерениями линейкой или нивелиром по всей длине пролета. Наличие зазоров или перекосов снижает плавность хода и увеличивает износ роликовых тележек.

Для контроля состояния крепежа проверяйте затяжку болтов и целостность фасонных элементов. Ослабленный крепеж вызывает повышенные динамические нагрузки и биения конструкции при эксплуатации.

Диагностируйте потерю жесткости конструкции с помощью замеров прогибов при нагрузке. Прогибы, превышающие нормативные значения, указывают на усталостные процессы металла или повреждения балок.

Используйте тепловизионные камеры для обнаружения перегрева отдельных узлов кран балки, что может свидетельствовать о повышенном трении или электрических проблемах.

Области использования опорных кран-балок в промышленности и строительстве

Опорные кран балки находят применение везде, где требуется надежное перемещение тяжёлых грузов с высокой точностью и безопасностью. Их монтируют в производственных цехах, складских комплексах и строительных площадках для обеспечения оперативной и бесперебойной работы процессов.

Рассмотрим наиболее распространённые сферы применения:

  • Металлургические и машиностроительные предприятия: здесь такие устройства используют для транспортировки заготовок, крупногабаритных деталей и инструментов между операциями. Эти балочные конструкции выдерживают значительные нагрузки и интенсивные циклы работы.
  • Складская логистика: данные подъемные механизмы обеспечивают перемещение тяжёлых грузов на больших площадях, что ускоряет процессы погрузки и разгрузки, снижая затраты времени и трудозатрат.
  • Строительные объекты: установка кран балок на временные или постоянные конструкции облегчает монтаж крупногабаритных элементов, таких как бетонные плиты, металлоконструкции и строительная техника, ускоряя ход строительства.
  • Ремонтные мастерские и сервисные центры: здесь их применяют для поднятия и перемещения деталей двигателей, узлов машин и другого оборудования, что повышает производительность рабочих и безопасность.
  • Энергетические объекты: в электростанциях и на площадках установки энергетического оборудования кран балки помогают в транспортировке тяжелых узлов и агрегатов, что повышает точность и снижает риск повреждений.

Выбор конкретной модели такого устройства зависит от условий эксплуатации, максимальных грузоподъемностей и размеров рабочей зоны. Подбирая опорные кран балки для промышленного или строительного объекта, ориентируйтесь на специфику выполняемых операций и требования к скорости перемещения груза.
