Особенности конструкции и области применения кранов консольного типа для подъема грузов
Кран укосина играет ключевую роль в обеспечении стабильности и прочности консольных кранов. Эта деталь облегчает распределение нагрузок и предотвращает деформацию конструкции при подъеме грузов. При проектировании консольных кранов укосина обязательна для расширения зон безопасной эксплуатации и увеличения срока службы оборудования.
Содержание статьи:
- Выбор материалов и разновидности сварных соединений в консольных…
- Механизмы подъема и перемещения грузов на кранах консольного…
- Методы крепления и монтаж кранов консольного типа на производственных…
- Технические характеристики и параметры грузоподъемности этих…
- Использование оборудования в цехах с ограниченным пространством
- Особенности обслуживания и диагностики консольных агрегатов

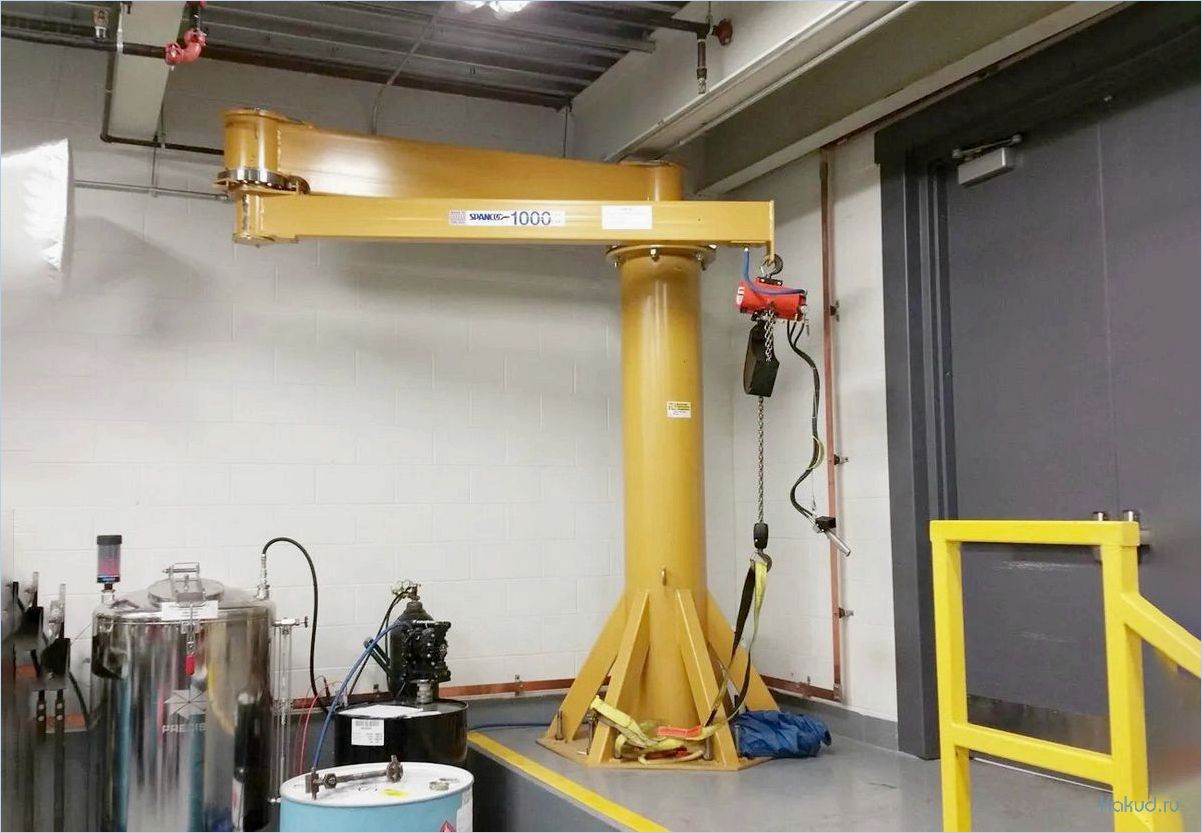

Консольные краны отличаются удобством в монтаже и эксплуатации благодаря своей конструкции с выносной стрелой. Они экономят полезное пространство на производственных площадках, обеспечивая маневренность грузов в ограниченных условиях. Установка укосин позволяет повысить жесткость и снизить вибрации, что особенно важно при работе с тяжелыми и негабаритными грузами.
Выбирая консольный кран для конкретных задач, стоит учитывать тип и параметры укосин, так как они влияют на грузоподъемность и стабильность конструкции. В промышленности и строительстве кран этой конструкции обеспечивает надежное крепление элементов, что расширяет возможности применения таких кранов в условиях повышенных эксплуатационных нагрузок.
Выбор материалов и разновидности сварных соединений в консольных кранах
Для обеспечения оптимальной прочности и долговечности конструкции консольного крана рекомендуется использовать стали марок Ст3сп или 09Г2С, обладающие высокой пластичностью и стойкостью к коррозии. Легированные стали применяют в особо нагруженных элементах, таких как кран укосина, где важна сопротивляемость усталостным нагрузкам и изгибам.
Материалы для несущих элементов и укосин
Консольную балку изготавливают из горячекатаных прокатных профилей или сварных коробчатых сечений, которые позволяют снизить вес без ущерба жесткости. Кран укосина 0,5 т выполняют из высокопрочной стали с минимальным содержанием углерода, чтобы повысить вязкость шва и предотвратить появление трещин. Рекомендуется применять материалы с гарантированной пределом текучести не ниже 355 МПа.
Виды сварных соединений и их особенности
Сварные соединения в составе консольного крана должны обеспечивать равномерное распределение напряжений, особенно в узлах сопряжения балок и укосин. Наиболее часто применяют тавровые и нахлесточные сварки с использованием контактной или дуговой сварки в среде углекислого газа. Для кран укосины предпочтительны тавровые сварные швы с многослойной обработкой, поскольку они обладают повышенной прочностью и снижают концентрацию напряжений.
Важно контролировать качество сварки, избегая подрезов и непроваров, что напрямую влияет на надёжность конструкции. Для предотвращения деформаций применяют последовательную сварку с чередованием швов и предварительный подогрев элементов с толщиной свыше 12 мм. Этот подход обеспечивает стабильность геометрии и исключает образование сварочных трещин в узле механизма.
Механизмы подъема и перемещения грузов на кранах консольного типа
Для обеспечения надежного подъема грузов в кранах консольного типа применяют электрические или механические тали с цепным или тросовым приводом. Оптимальным решением считается использование электролебедок с инверторным управлением, которые позволяют плавно регулировать скорость подъема и минимизировать динамические нагрузки на конструкцию, включая кран укосина.
Особенности конструктивных решений в механизмах подъема
Важным элементом конструкции является подвеска грузового органа, которая должна обеспечивать устойчивость и точность перемещения груза. Используют такую конструкцию для усиления жесткости консольной балки в зоне прикрепления подъемного механизма, что снижает вибрации и износ узлов. Часто применяют двухскоростные тали, позволяющие изменять скорость подъема в зависимости от типа и веса груза.
Перемещение груза по консольной балке и горизонтальная транспортировка
Грузовые тележки устанавливают на консольной балке с направляющими роликами или колесными парами, обеспечивающими плавное и точное перемещение. Электроприводы тележек позволяют перемещать груз горизонтально с высокой скоростью и точностью. Установка тормозных систем и датчиков конечного положения обеспечивает безопасность работы и предотвращает столкновения. Кран укосина в области крепления тележки принимает на себя значительные нагрузочные моменты, что увеличивает срок службы устройства и снижает необходимость частого ремонта.
Методы крепления и монтаж кранов консольного типа на производственных площадках
Читайте также: Особенности конструкции и применение опорных кран-балок в промышленном оборудовании
Кран балка обеспечивает надёжную поддержку и перемещение грузов в производственных цехах и складских помещениях. Опорные модели отличаются простой.
Для надежного крепления консольного крана применяют анкерные болты высокой прочности, которые устанавливают в заранее подготовленные фундаментные блоки. При этом строго контролируют уровень и положение монтажной базы, чтобы исключить перекосы при эксплуатации.
Монтаж начинается с установки стойки подъемеого мехаизма на подготовленное основание. Ключевым элементом является правильное закрепление укосины, которая обеспечивает стабильность конструкции и снижает вибрации при работе. Укосина крепится к стойке и фундаменту с помощью сварных швов, выполненных согласно установленным нормативам по прочности.
При монтаже крана используют подъемные механизмы для точной установки узлов и обеспечения безопасности. Проверяют вертикальность стойки с помощью нивелиров и ствольных отвесов. После выверки проводят окончательную сварку узлов креплений и укосины.
Для предотвращения смещений и вибрационных нагрузок дополнительно устанавливают распорные конструкции между краном и несущими элементами здания или специальными ригелями на фундаменте. Такие меры значительно повышают устойчивость и долговечность установки.
Особое внимание уделяют герметичности и обработке сварных соединений на укосине, чтобы избежать коррозии в зоне контакта с внешней средой. Рекомендовано использовать антикоррозийные покрытия и регулярно проводить инспекционный контроль креплений во время эксплуатации.
Технические характеристики и параметры грузоподъемности этих машин
Для кранов консольного типа, включая модели с краном укосина, грузоподъемность варьируется в диапазоне от 0,5 до 10 тонн в зависимости от типа и размера конструкции. Оптимальная грузоподъемность должна соответствовать требованиям конкретного производственного процесса и условиям эксплуатации.
Основные технические параметры включают вылет консолей, который обычно составляет от 4 до 12 метров, позволяя обеспечивать необходимый радиус действия при манипулировании грузами. Высота подъема регулируется в пределах 6–15 метров и зависит от типа механизма подъема.
Модели с укосиной отличаются повышенной устойчивостью и равномерным распределением нагрузки, что повышает безопасность работы при большом весе. Максимальная нагрузка на укосину не должна превышать 70% от общей грузоподъемности крана — это обеспечит долговечность конструкции и снизит риск деформаций.
Скорость подъема и перемещения грузов на консольных кранах находится в пределах 8–20 м/мин, что обеспечивает баланс между оперативностью и точностью работы. Важно контролировать электрические двигатели и тормозные системы для поддержания стабильных рабочих параметров.
Рекомендуется использовать при эксплуатации краны с запасом грузоподъемности не менее 15%, чтобы учитывать динамические нагрузки и возможные отклонения при работе с грузами переменного веса. Параметры регулировки механических частей и точность монтажа напрямую влияют на соответствие заявленным техническим характеристикам.
Использование оборудования в цехах с ограниченным пространством

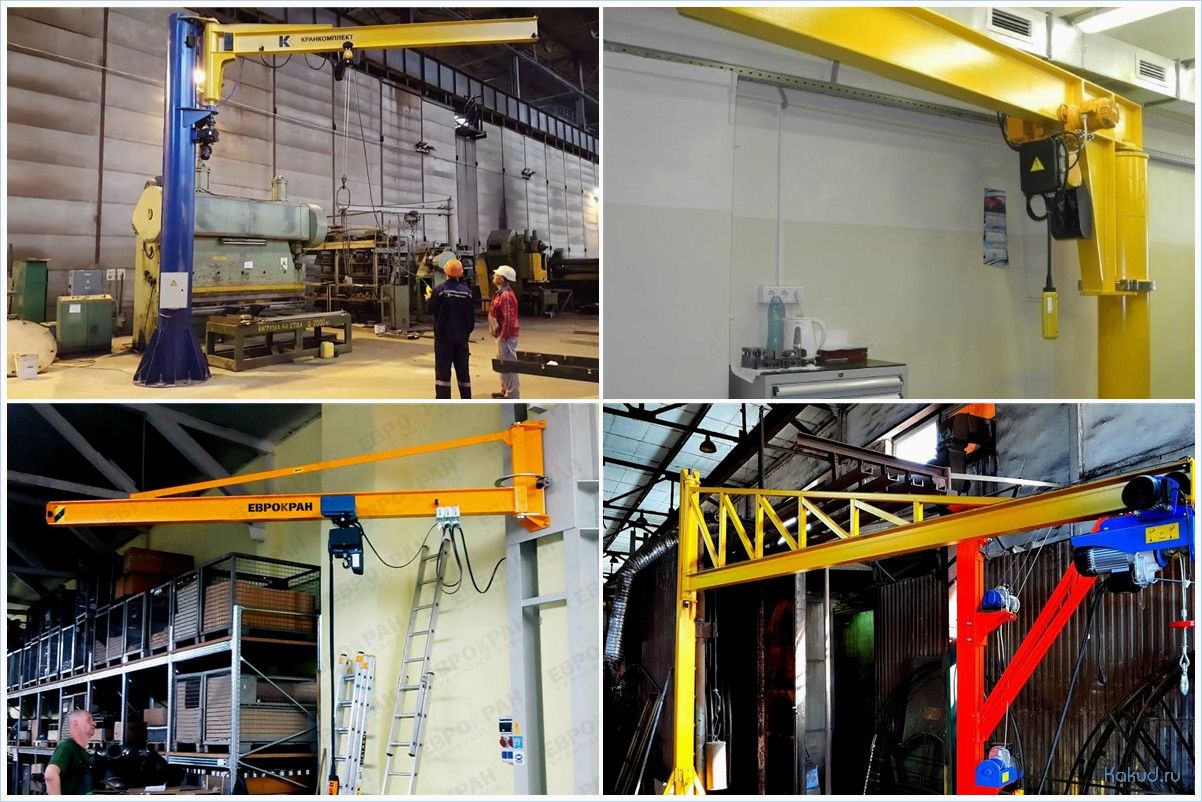

Для цехов с ограниченной площадью оптимально использовать консольные краны с укосиной, что позволяет сэкономить место и увеличить функциональность рабочей зоны. Благодаря конструкции с укосиной обеспечивается высокая устойчивость при минимальной занимаемой площади. Это особенно актуально в узких проходах и при ограниченной высоте потолков.
Рекомендуется выбирать модели с выносом консоли, адаптированным под конкретные габариты помещения. Регулируемый вылет консоли позволяет оптимизировать зону грузоподъема без необходимости увеличивать площадь установки подъемного механизма. Это сокращает необходимость в демонтаже дополнительных конструкций и снижает риск травматизма персонала.
Установка крана укосины должна предусматривать максимально компактное размещение механизмов подъема и перемещения. Использование компактных электроталей и бесшумных приводов минимизирует помехи в ограниченном пространстве и снижает вибрацию, что положительно влияет на точность работы и долговечность оборудования.
Рекомендации по выбору и применению консольных кранов в узких цехах
| Параметр | Рекомендация | Примечание |
|---|---|---|
| Конструкция консоли | Укосина для повышения жёсткости при ограниченных габаритах | Уменьшает колебания и увеличивает срок службы |
| Вылет консоли | Регулируемый или компактный вылет | Позволяет адаптироваться под размеры цеха |
| Механизмы подъема | Компактные электротали с низким уровнем шума | Поддерживают безопасность и комфорт работы |
| Монтажные крепления | Настенные или колонные установки с минимальным запасом пространства | Облегчают обслуживание и эксплуатацию |
Использовав кран укосина при монтаже в ограниченных помещениях, удается сочетать высокую грузоподъемность с эргономикой производства. Это способствует сокращению простоев и повышению производительности без необходимости расширения рабочих площадей.
Особенности обслуживания и диагностики консольных агрегатов
Для поддержания работоспособности консольных кранов необходимо регулярно выполнять проверку состояния подъемного устройства, уделяя особое внимание узлу кран укосина. Проверяйте отсутствие трещин и деформаций, так как именно укосина испытывает значительные динамические нагрузки.
Диагностику рекомендуется проводить с использованием методов неразрушающего контроля, таких как ультразвуковое и магнитопорошковое исследование, особенно в местах сварных соединений и прилегающих к ним участках конструкции.
Ежедневный осмотр механизмов подъема и перемещения должен включать:
- Проверку смазки всех подвижных деталей и при необходимости обновление смазочных материалов;
- Тестирование тормозных и грузозахватных механизмов на предмет износа и адекватного сцепления;
- Контроль натяжения канатов с возможной корректировкой для избежания провисания или перетирания.
Особое внимание уделяйте состоянию крепежных элементов и опорной базы, с учетом вибронагрузок и эксплуатационных циклов. Отсутствие коррозии и надежность болтовых соединений значительно продлевают срок службы крана.
Для повышения точности диагностики используйте специализированные технические средства измерений: тензодатчики на кран укосину выявят чрезмерные нагрузки, сигнализируя о необходимости профилактического вмешательства.
Внедряйте регулярные регламентные работы с детальной отчетностью, чтобы проследить динамику износа и своевременно заменить изношенные детали, минимизируя простой оборудования на производстве.
