Особенности конструкции и основные характеристики опорной кран-балки для производственных предприятий
Кран балка представляет собой конструкцию, разработанную для подъёма и перемещения грузов с использованием направляющих балок и тележки с подъёмным механизмом. Наиболее простой и надёжный вариант — опорная кран балка, которая устанавливается на опоры здания или специально возведённые конструкции. Благодаря этому обеспечивается стабильность и высокая грузоподъёмность оборудования.
Содержание статьи:
- Конструкция и основные элементы опорных кран-балок
- Материалы и стандарты качества для производства кран-балок
- Типы опорных кран-балок и особенности их эксплуатации
- Расчет грузоподъемности и нагрузок на кран-балки
- Монтаж и техническое обслуживание опорных кран-балок
- Области применения и примеры использования в промышленности
Устройство данного механизма включает основные элементы: главную несущую балку, концевые опоры и тележку с грузовым механизмом. Такая компоновка позволяет равномерно распределять нагрузки и снижать износ комплектующих. При выборе конструкции рекомендуют обращать внимание на максимальную грузоподъёмность, пролет между опорами и высоту подъёма.
Опорные кран-балки применяют на производственных цехах, складах и строительных площадках для перемещения тяжёлых и объёмных предметов. Их надёжность и простота эксплуатации делают их выгодным решением для любых предприятий, где необходим упрощённый подъёмный механизм без сложного монтажного оборудования.

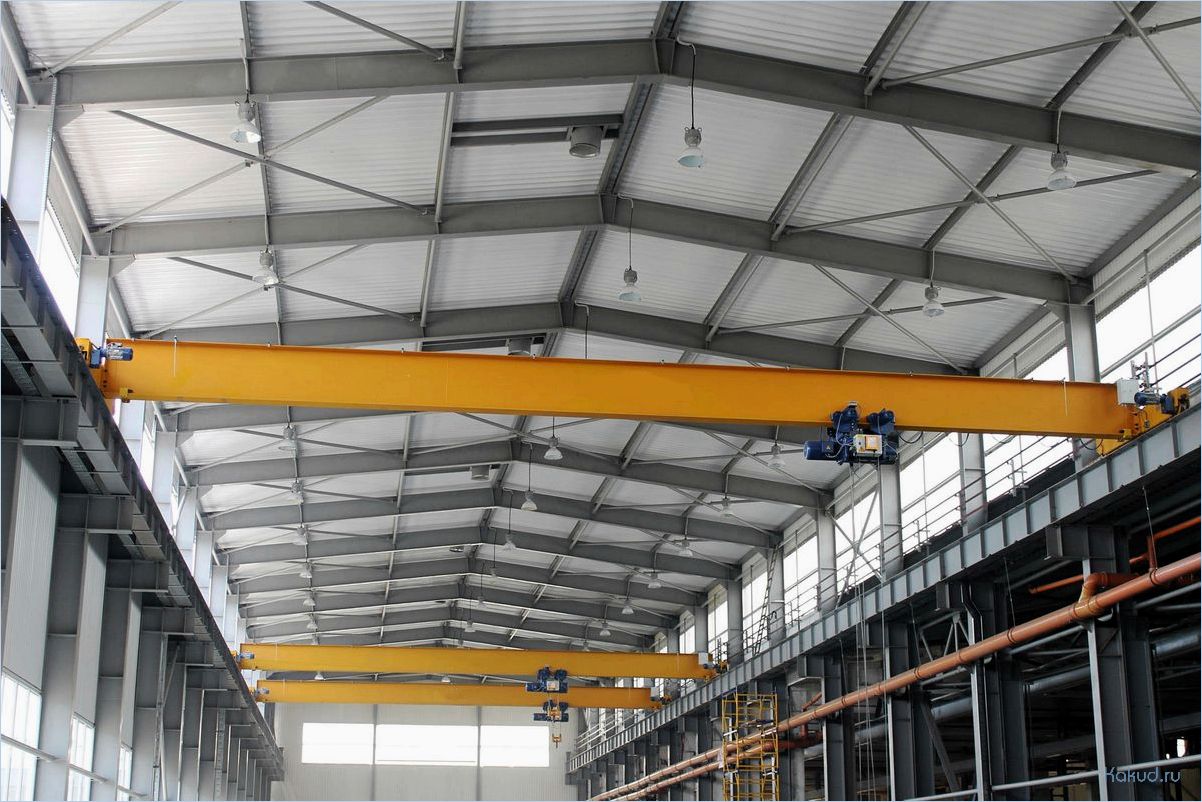

Конструкция и основные элементы опорных кран-балок
Кран балка 2 т состоит из главной несущей балки, на которой устанавливается грузоподъемная тележка. Балка изготавливается из сварного двутаврового профиля, что обеспечивает оптимальное соотношение прочности и веса. Для повышения жесткости и равномерного распределения нагрузки применяют ребра жесткости, размещенные по длине балки.
Тележка оснащена электрическим или механическим приводом, который перемещает груз вдоль балки. Она включает в себя ходовые колеса с подшипниками, обеспечивающие плавное движение по рельсовому пути. В конструкции также присутствует механизм подъема, состоящий из канатного или цепного подъема с электрическим мотором с тормозной системой для безопасной работы.
Опорные поверхности крана — рельсовые пути, закрепленные на опорах здания. Их точное выверение и крепление минимизируют вибрации при движении крана. Для распределения нагрузки между опорами применяются специальные опорные консоли или балки, обеспечивающие стабильность конструкции под разными углами нагрузки.
Контроль состояния основных элементов осуществляется через смотровые окна и специальные монтажные отверстия, что облегчает обслуживание без демонтажа сложных узлов. Для защиты от коррозии и механических повреждений все металлические части проходят антикоррозионную обработку и покрываются износостойкой краской.
Материалы и стандарты качества для производства кран-балок
Для изготовления кран балки используют высокопрочные стали марок С245, С275 и С355 с высокой ударной вязкостью. Эти материалы выдерживают динамические нагрузки при подъеме грузов и устойчивы к деформациям. Качество стали подтверждается сертификатами по ГОСТ 27772-88 и ГОСТ 1050-88, что гарантирует соответствие требуемым механическим свойствам.
Элементы соединений, такие как болты и сварные швы, изготавливают из стали классов прочности не ниже 8.8, а контроль сварных соединений проводят ультразвуковым методом по ГОСТ Р 55790-2013. Это предотвращает образование дефектов, которые могут снизить надежность механизма в эксплуатации.
Для антикоррозийной защиты применяют горячее цинкование или специальные порошковые покрытия, соответствующие нормам ГОСТ Р 9.401-91. Такая обработка сохраняет эксплуатационные свойства конструкций даже в агрессивных средах.
Все материалы проходят входной контроль на химический состав, твердость и структуру металла. Использование проверенных стандартов ISO 9001 и соответствие российским техническим регламентам гарантирует стабильность характеристик и безопасность этой конструкции при использовании в различных промышленных и строительных условиях.

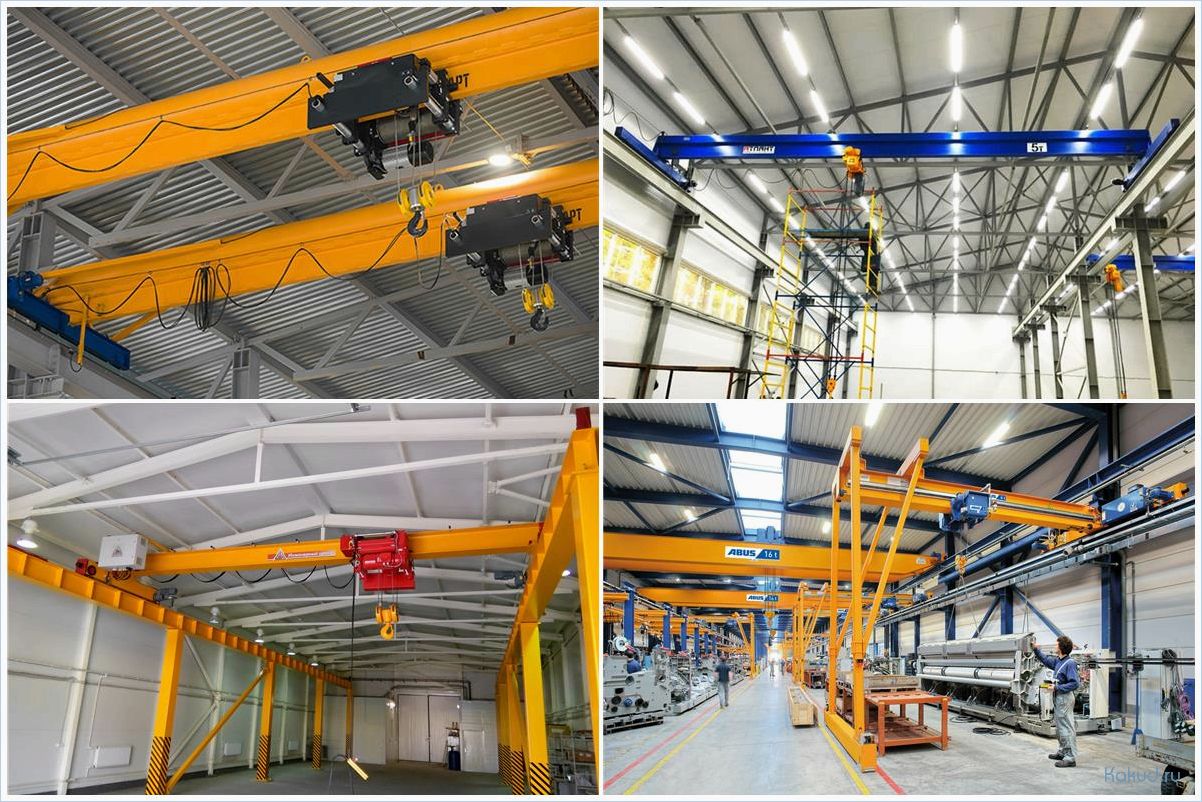

Типы опорных кран-балок и особенности их эксплуатации
Для выбора оптимальной кран балки учитывайте нагрузку и условия работы. Однобалочные конструкции подходят для небольших производств и складов с грузоподъемностью до 10 тонн. Они просты в монтаже и удобны в обслуживании.
Читайте также: Особенности конструкции и применение опорных кран-балок в промышленном оборудовании
Кран балка обеспечивает надёжную поддержку и перемещение грузов в производственных цехах и складских помещениях. Опорные модели отличаются простой.
Двухбалочные кран балки обеспечивают высокую грузоподъемность — от 10 до 50 тонн. Их применяют на крупных предприятиях с интенсивными подъёмно-транспортными операциями. Особенность эксплуатации — необходимость точной настройки системы управления и регулярной проверки подвески для предотвращения смещений и износа подшипников.
Мостовые конструкции различаются типом подкрановых путей: однополозные обеспечивают компактность конструкции, но ограничены в массогабаритах груза. Двухполозные варианты дают стабильность при больших грузах, однако требуют более прочного фундамента и точной выверки рельсов.
По способу передвижения выделяют ручные, механические и электрические кран балки. Ручные конструкции экономичны при небольших грузах и низкой интенсивности, но требуют значительных усилий операторов. Электрические модели ускоряют процессы и повышают точность перемещения, что важно для сборочных линий и массового производства.
Эксплуатация каждой модели требует соблюдения рекомендаций по графику технического обслуживания и контролю параметров безопасности. Регулярный осмотр ходовых элементов и электрооборудования продлит срок службы механизма и снизит риски аварий.
Расчет грузоподъемности и нагрузок на кран-балки
Для корректного расчета грузоподъемности устройства ориентируйтесь на суммарную массу поднимаемого и транспортируемого груза с учетом динамических факторов. Начинайте с определения максимальной статической нагрузки, учитывая вес самого оборудования и запас прочности не менее 25%. Динамические нагрузки при старте, торможении и ускорении рекомендуется учитывать коэффициентом 1,2-1,4 от статической нагрузки.
Параметры расчета нагрузок
Расчет включает следующие типы нагрузок:
| Тип нагрузки | Описание | Рекомендуемый коэффициент |
|---|---|---|
| Статическая | Вес поднимаемого груза и кран балки | 1,0 |
| Динамическая | Появляется при движении и остановке груза | 1,2–1,4 |
| Ветровая | Воздействие ветровых нагрузок на конструкцию | в зависимости от региона |
| Температурная | Расширение и сжатие металла под воздействием температуры | учитывается в проектной документации |
Методика контроля прочности
Используйте формулу для определения минимальной грузоподъемности:
Qрасч = Qмакс × Kдинамики × Kзапаса
где Qмакс — максимальный вес груза, Kдинамики — коэффициент, учитывающий динамические нагрузки, Kзапаса — коэффициент запаса прочности (рекомендуемый минимум 1,25).
Проверяйте прочность основных несущих элементов и креплений с помощью расчетов на изгиб и сдвиг, учитывая нормативы СНиП и ГОСТ. Точность расчетов обеспечит надежность и безопасность эксплуатации кран балки без непредвиденных отказов.
Монтаж и техническое обслуживание опорных кран-балок
Устанавливайте это устройство на подготовленную фундаментную опору, обеспечивающую точное горизонтальное положение и надежное крепление. Используйте нивелир и лазерный уровень для контроля геометрии установки, чтобы избежать перекосов и резонансных нагрузок в работе оборудования.
Последовательность монтажа кран балки
- Проверьте состояние всех элементов кран балки и ходовых механизмов перед сборкой.
- Закрепите опорные конструкции согласно проектной документации с обязательным контролем крепежных средств (болты, анкеры).
- Установите балку на опоры, обеспечив полное совпадение монтажных отверстий.
- Произведите фиксацию балки, предварительно проверив ее горизонтальность и отсутствие деформаций.
- Подключите электрическую часть и проверьте работу всех систем вхолостую.
Обслуживание и профилактика
- Проводите ежемесячный осмотр ходовых роликов и направляющих, смазывайте подшипники согласно регламенту производителя.
- Проверяйте состояние электрических соединений и целостность кабелей во избежание коротких замыканий и сбоев в работе.
- Контролируйте натяжение тросов или цепей подъемного механизма, заменяйте их при обнаружении износа или повреждений.
- Регулярно осматривайте стопорные устройства и тормозные узлы, своевременно регулируйте или заменяйте изношенные детали.
- Ведите журнал технического обслуживания, фиксируйте выявленные дефекты и даты ремонта.
Соблюдая последовательность монтажа и регулярный технический уход, обеспечите длительный срок службы и безопасную эксплуатацию механизма без простоев и аварийных ситуаций.
Области применения и примеры использования в промышленности
Кран балка широко применяется на производственных площадках с необходимостью подъема и перемещения грузов различной массы и габаритов. Чаще всего их устанавливают в цехах машиностроения, металлургии, строительно-монтажных работах и складских комплексах. Опорные кран балки обеспечивают оперативное перемещение деталей и материалов по распределённым участкам с высокой точностью и безопасностью.
Металлургическая и машиностроительная отрасли
В металлургии такие механизмы используются для транспортировки тяжёлых заготовок, проката, стальных балок и листов. Они выдерживают нагрузки свыше 10 тонн, что позволяет ускорить процессы обработки и сборки изделий. В машиностроении они необходимы при монтаже крупногабаритных узлов двигателей, каркасов станков и другого оборудования. Автоматизированные системы с кранами балками повышают производительность и снижают трудозатраты.
Строительство и складские комплексы
Строительные площадки применяют кран балки для подъема и укладки строительных материалов, таких как бетонные блоки, металлические конструкции и крупногабаритные элементы фасадов. На складах с помощью кран балок организуют удобное хранение и перемещение крупногабаритных грузов, что упрощает процессы загрузки и выгрузки транспорта. Также эти устройства внедряют в линиях сборки и упаковки для ускорения рутинных операций.
